Wickeltechnik – Präzision, die den Unterschied macht!

Die Wickeltechnik ist ein zentraler Bestandteil moderner Produktionsprozesse – insbesondere in der Draht- und Kabelindustrie, in der höchste Anforderungen an Qualität, Gleichmäßigkeit und Prozesssicherheit gestellt werden. Als Spezialist im Sondermaschinen- und Anlagenbau entwickeln und realisieren wir maßgeschneiderte Lösungen, die exakt auf die individuellen Anforderungen unserer Kunden abgestimmt sind.

Unsere Wickelsysteme stehen für präzise Führung, kontrollierte Spannung und reproduzierbare Ergebnisse – unabhängig davon, ob es sich um feine Drähte, komplexe Kabelstrukturen oder anspruchsvolle Sonderanwendungen handelt. Dabei verbinden wir fundiertes Know-how mit praxisnaher Konstruktion und einer durchdachten Fertigung, um langlebige und wartungsarme Systeme zu gewährleisten.

Von der ersten Konzeptidee über die Konstruktion bis hin zur Inbetriebnahme begleiten wir unsere Kunden partnerschaftlich und lösungsorientiert. Bestehende Anlagen werden von uns ebenso optimiert und modernisiert wie komplett neue Systeme aufgebaut. Unser Fokus liegt dabei stets auf Effizienz, Zuverlässigkeit und einer nahtlosen Integration in bestehende Produktionsumgebungen.

Mit unserer Erfahrung in der Wickeltechnik schaffen wir Lösungen, die nicht nur technisch überzeugen, sondern auch wirtschaftlich nachhaltig sind.

Individuelle Lösungen statt Standardmaschinen – die folgenden Beispiele geben einen Einblick in typische Ausführungen und technische Parameter unserer Wickelsysteme.


Jede Anlage wird individuell auf Kundenanforderungen ausgelegt, sodass die angegebenen Daten als Richtwerte zu verstehen sind. Eine detaillierte Übersicht möglicher Varianten und Optionen finden Sie im unteren Bereich.

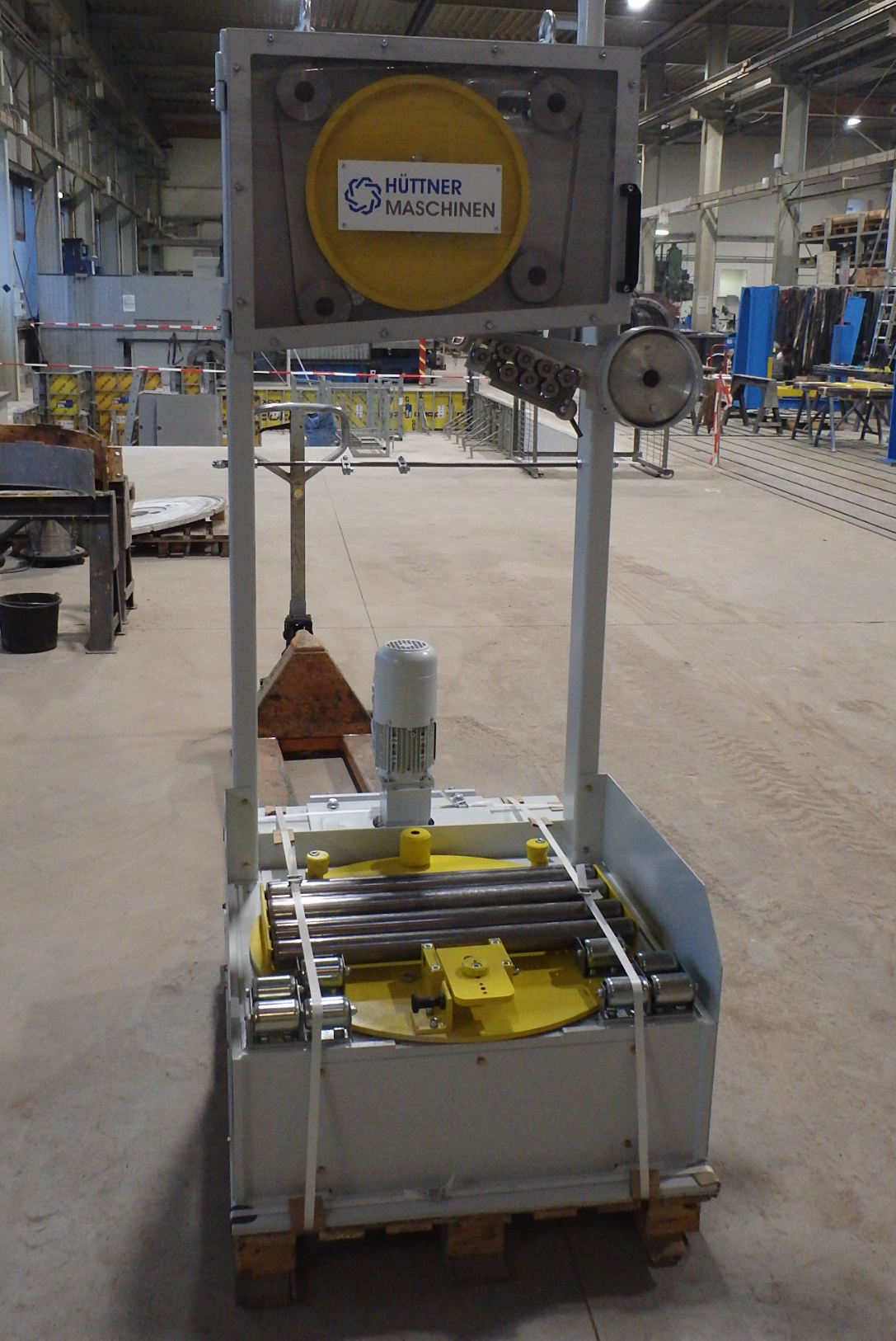

Topfwickler Typ: HTWH 400

Wickelware:
Wickelgeschwindigkeit:
Durchmesser:
Fassaußen-Ø:
Fasskern-Ø:
Fasshöhe:
Draht / Ader
30 - 120 m/min
0,5 - 2,0 mm
500 - 635 mm
300 - 380 mm
800

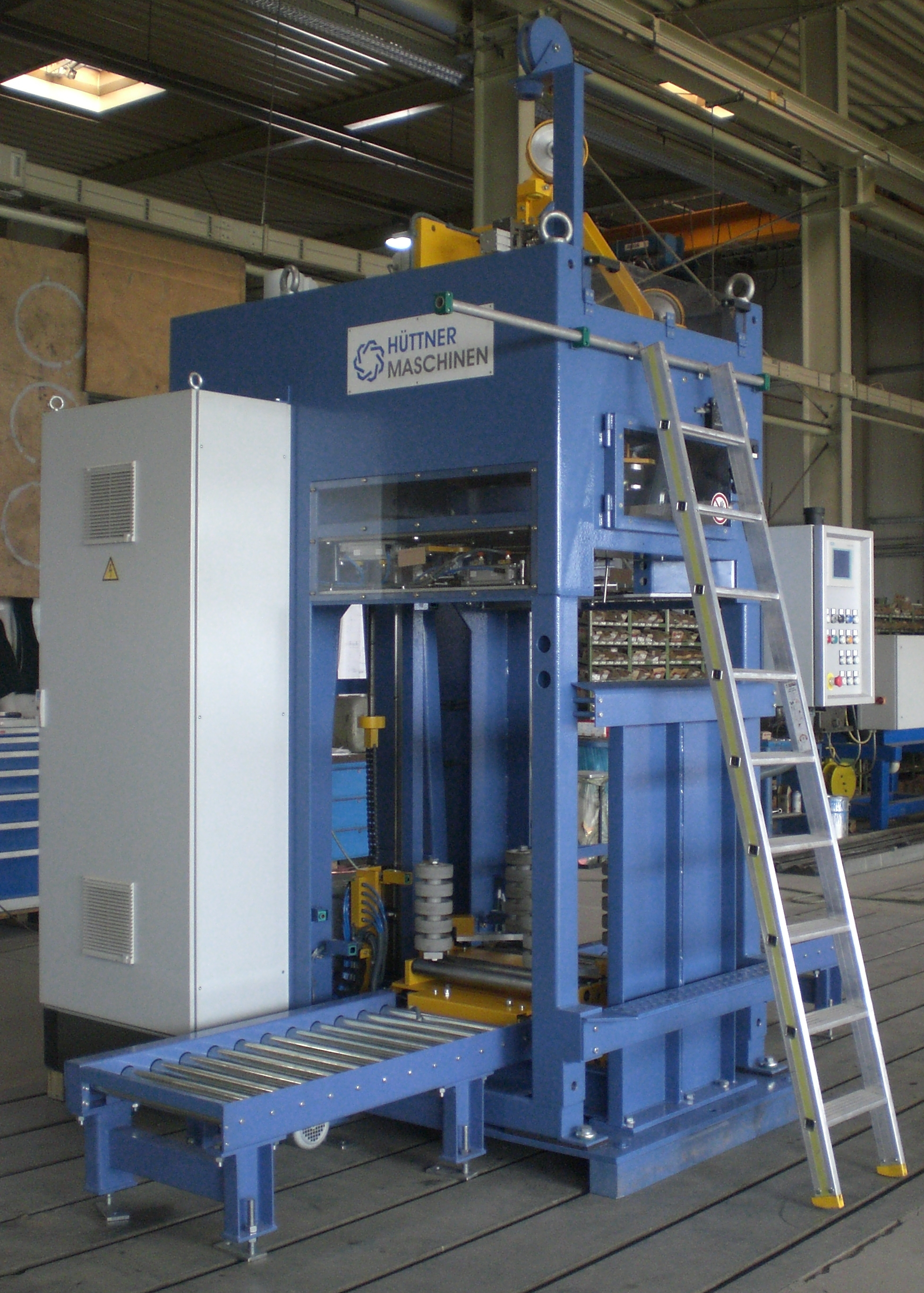

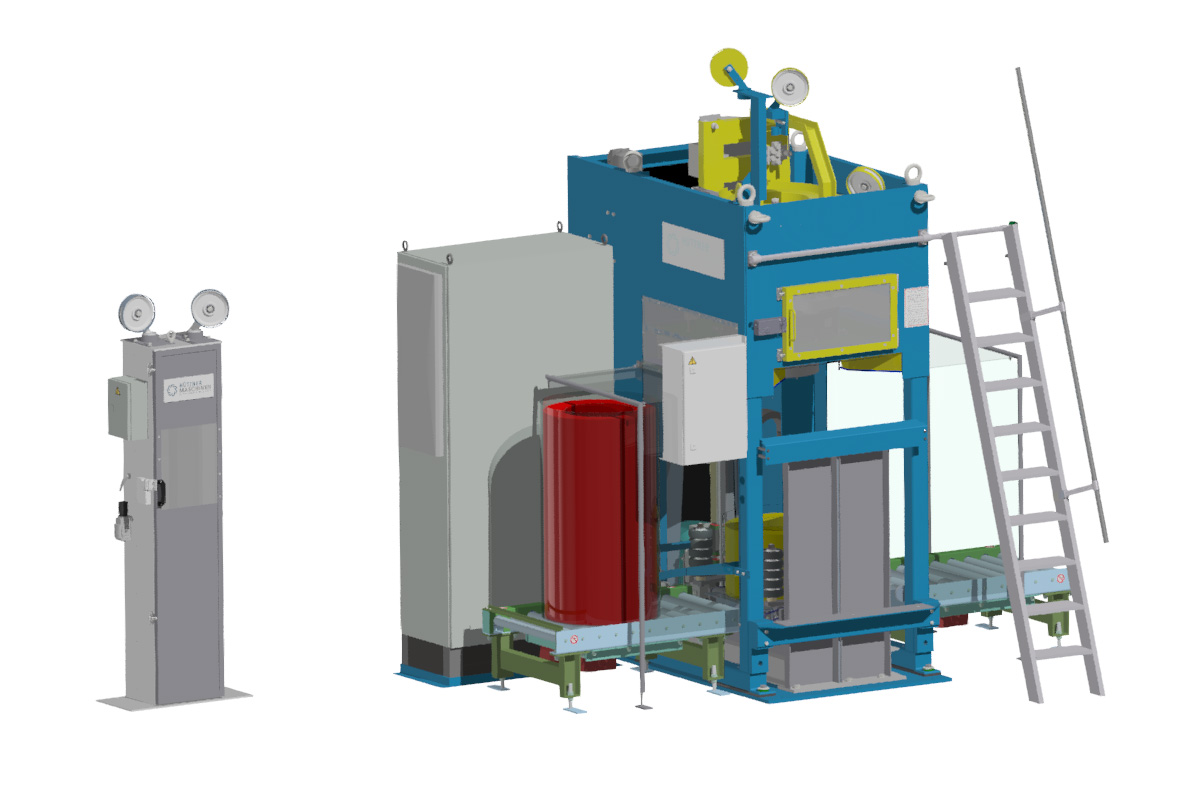

Statikwickler Typ: A-470-T

Wickelware:
Wickelgeschwindigkeit:
Querschnitt:
Fassaußen-Ø:
Fasskern-Ø:
Fasshöhe:
Draht / Ader
400 - 1200 m/min
0,35 - 6,0 mm²
584 mm
355 mm
1100

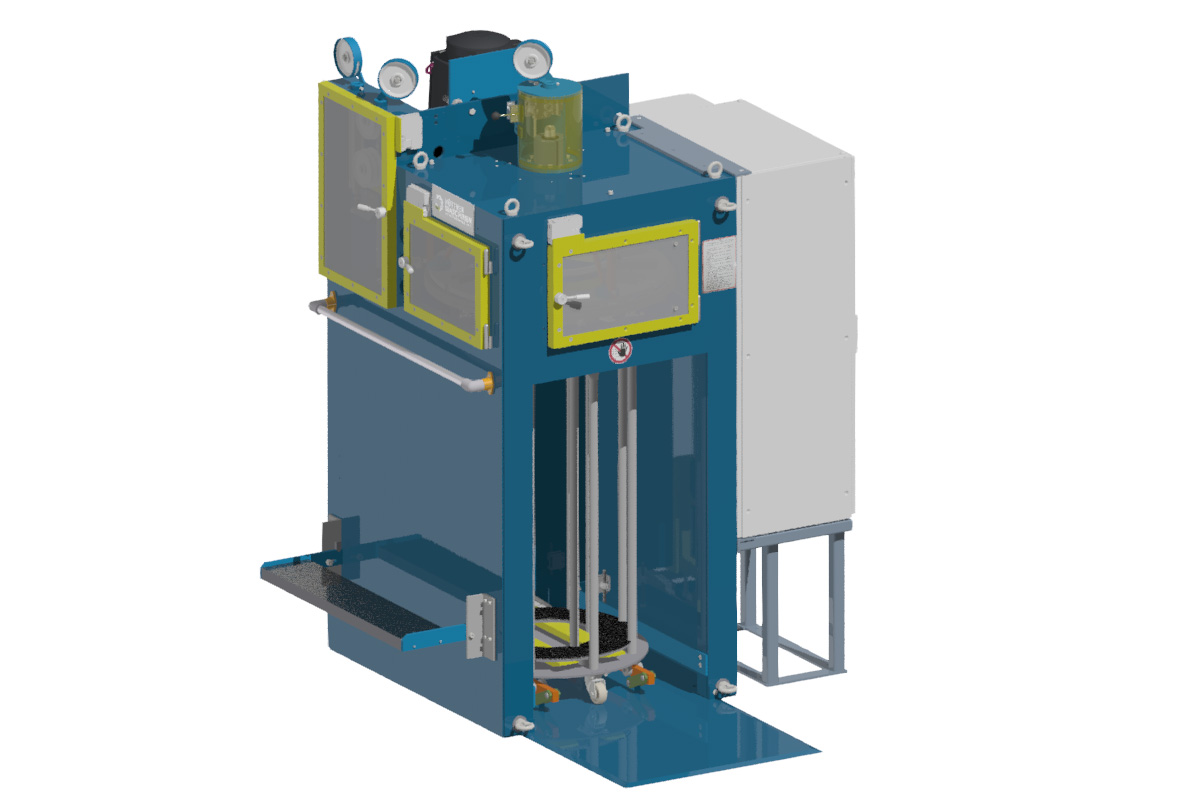

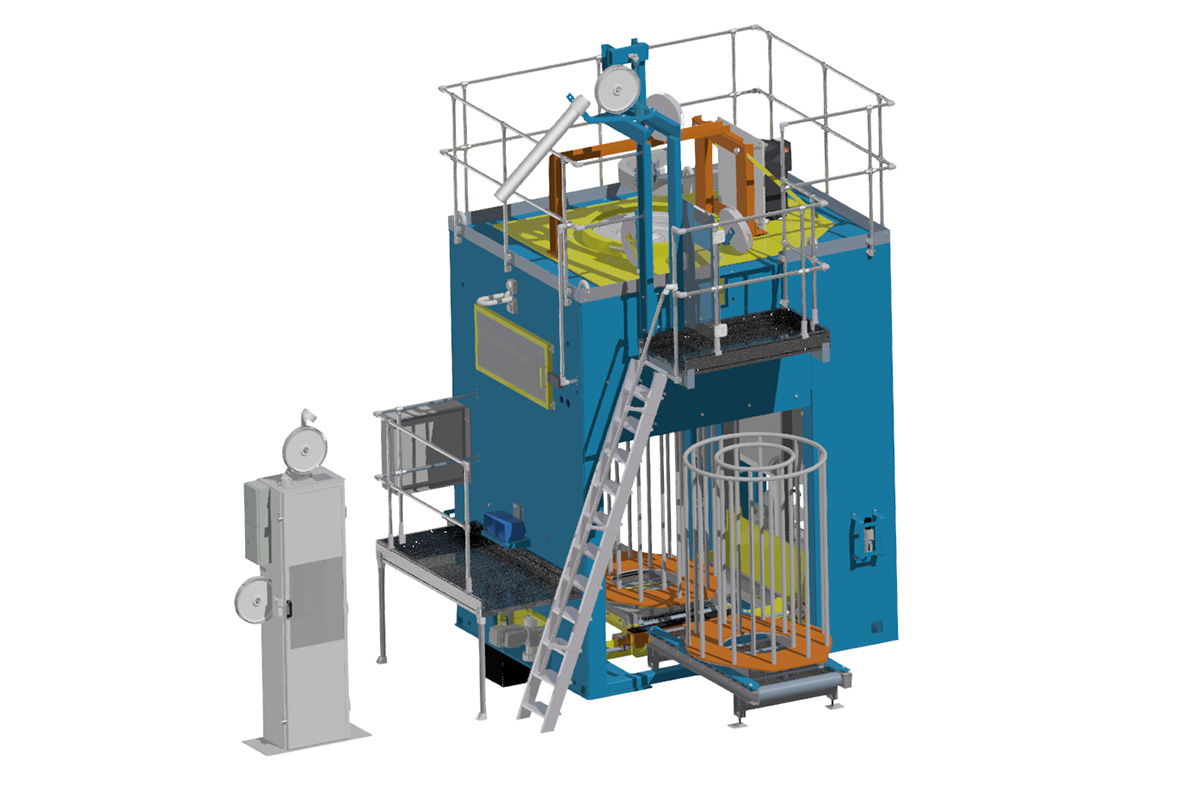

Statikwickler Typ: D-480-TS

Wickelware:
Wickelgeschwindigkeit:
Durchmesser:
Fassaußen-Ø:
Fasskern-Ø:
Fasshöhe:
Draht
2100 m/min
0,35 - 1,2 mm
585 mm
375 mm
1310

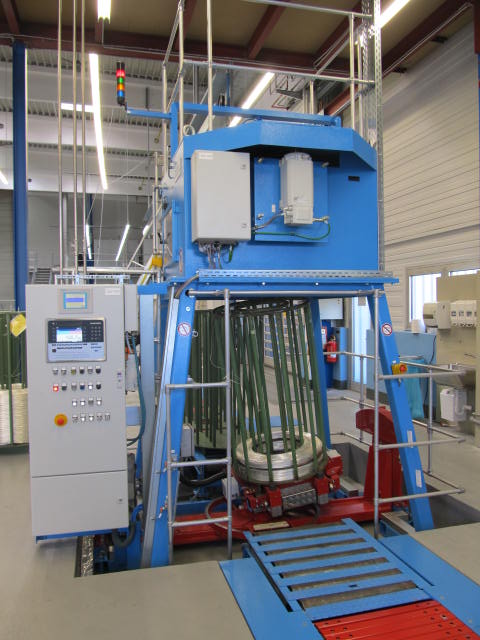

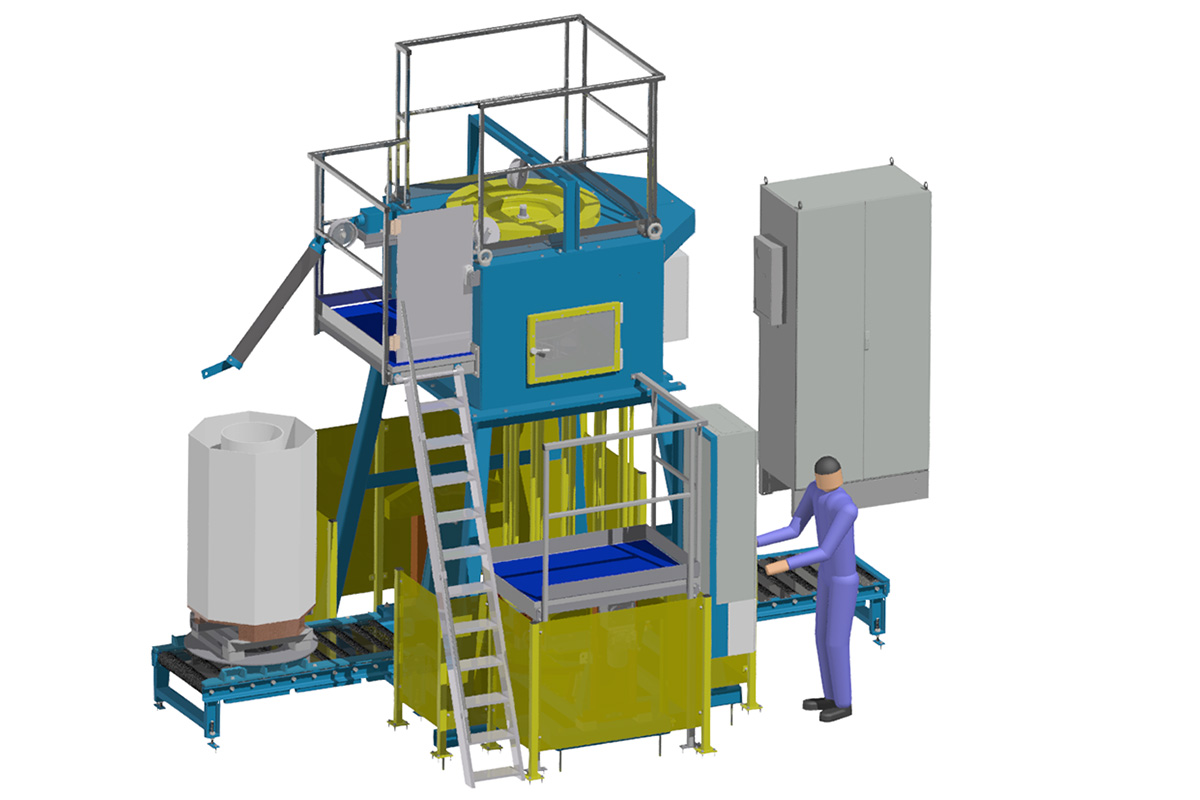

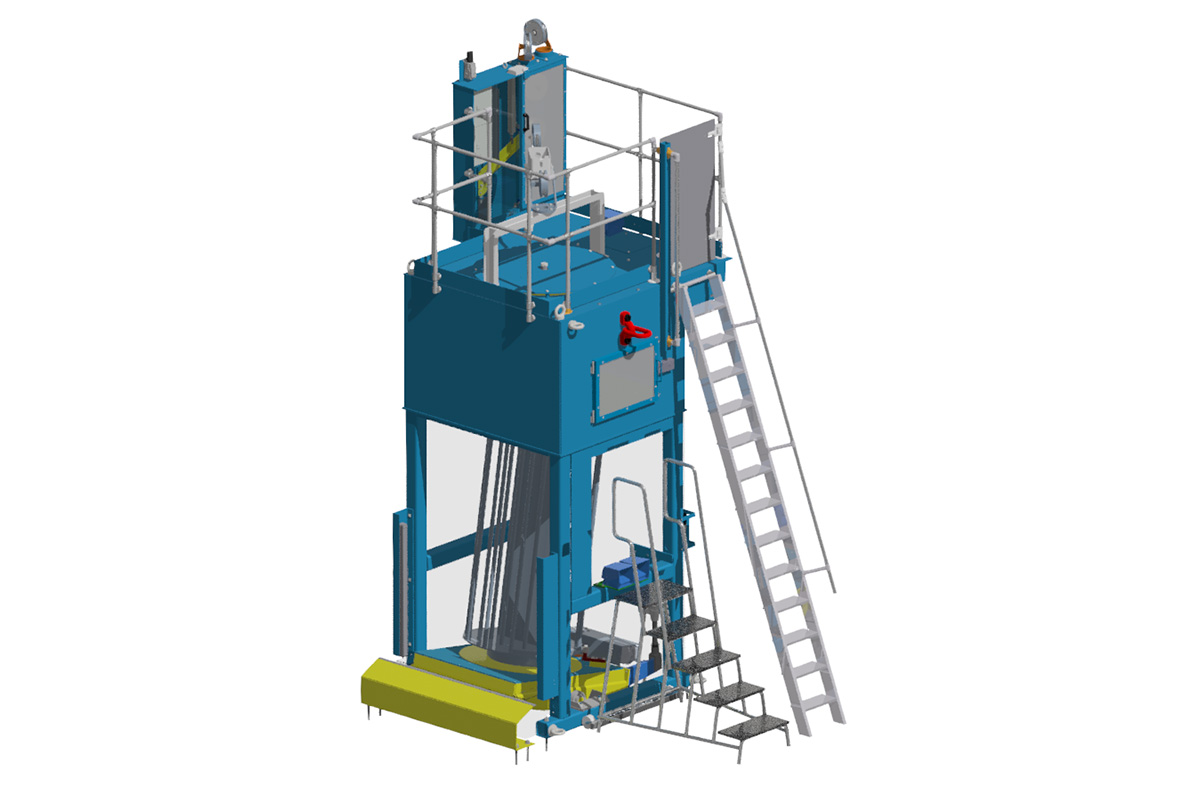

Statikwickler Typ: VD-650-Sn-TT

Drahtdurchmesser: min. 0,5 – max 2,0 mm
Wickelgeschwindigkeit: 30 – 120 m/min
Fassgrößen: Außendurchmesser : 500-635 mm
Kerndurchmesser : 300-380 mm
Höhe : max. 800 mm
Wickelscheibenanzahl: 1
Wickelscheibendurchmesser: 400 mm

Einzelantriebe mit Regelstufe für die Wickelscheibe und dem Drehteller – somit optimale Korrektur der Verlegequalität bei Dimensionswechsel und unterschiedlichen Fassgrößen


Statikwickler Typ: A-1050-T

Drahtdurchmesser: min. 0,5 – max 2,0 mm
Wickelgeschwindigkeit: 30 – 120 m/min
Fassgrößen: Außendurchmesser : 500-635 mm
Kerndurchmesser : 300-380 mm
Höhe : max. 800 mm
Wickelscheibenanzahl: 1
Wickelscheibendurchmesser: 400 mm

Einzelantriebe mit Regelstufe für die Wickelscheibe und dem Drehteller – somit optimale Korrektur der Verlegequalität bei Dimensionswechsel und unterschiedlichen Fassgrößen

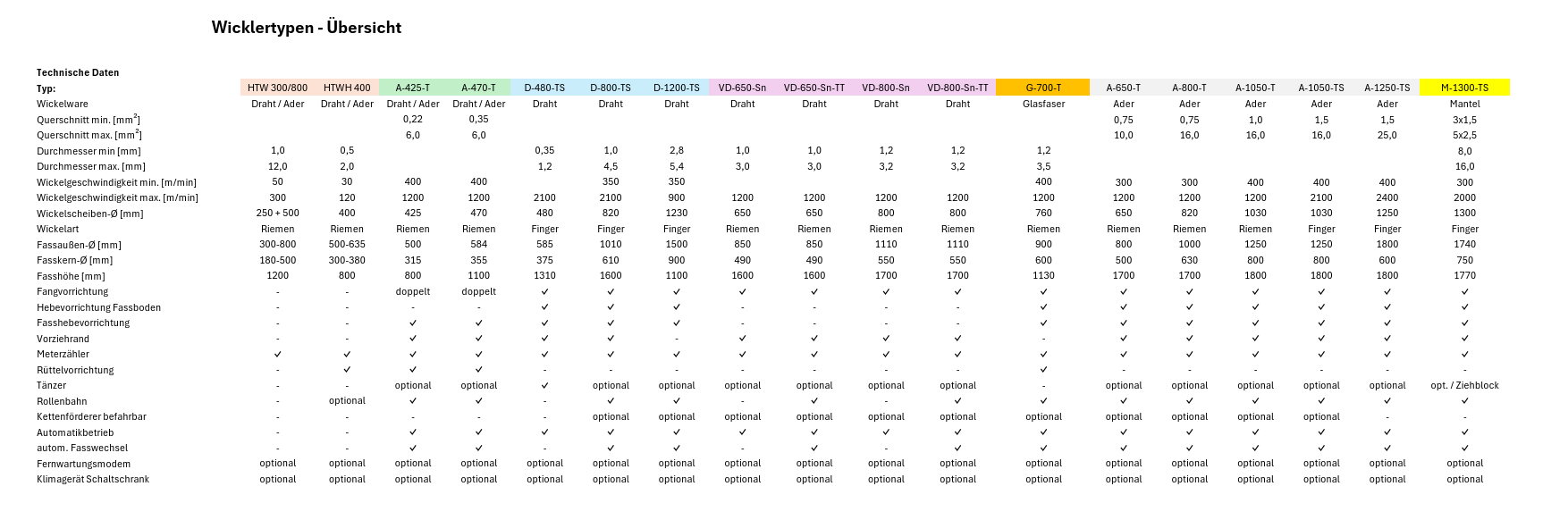

Alle Wickelsysteme, Varianten und Optionen im Überblick.
